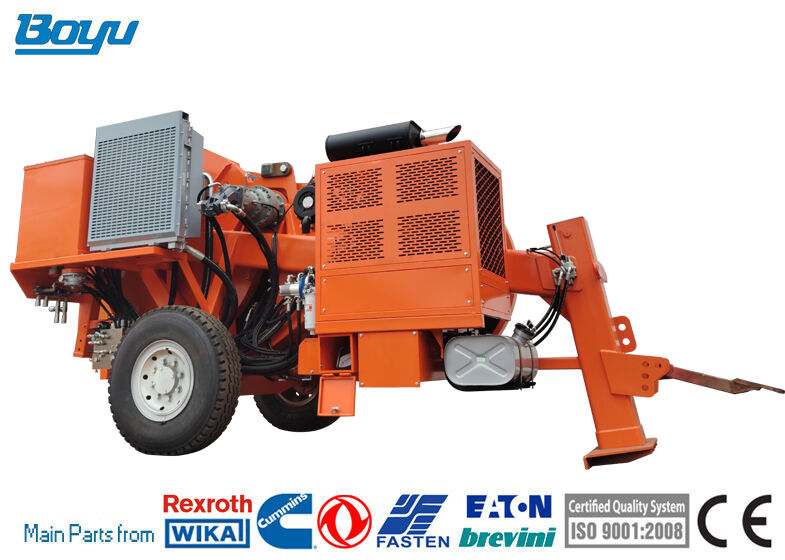

Equipo de cuerda de línea aérea TY2x70 Máquina de tensión hidráulica

TY2el número70 Tensión hidráulica

La máquina permite la tensión de cuerda de conductor de doble haz de 630 mm²con un conductor de doble paquete de 720 mm,²y por debajo en tierras planas, y de conductor 720 mm²en diversos terrenos; además, se puede utilizar para la tensión de cableado de cable óptico OPGW o ADSS y cuerda de carga de 500 kV en varios terrenos

Características

Diámetro de la rueda del toro: 1700 mm

Diámetro máximo del conductor: 45 mm

Número de ranuras: 2x6

Peso total: 9000 kg

Dimensiones generales (longitud*ancho*altura): 4700*2300*2700mm

Pel rendimiento

Tensión intermitente máxima: 2x70kN

Tensión máxima continua: 2x60kN

Velocidad a tensión máxima: 2,5 km/h

Velocidad máxima: 5 km/h

Se aplicará la regla de velocidad máxima: 2x30kN/1x60kN

Fuerza de tracción máxima en sentido inverso: 2*60kN/1*120kN

Velocidad máxima de tracción hacia atrás: 3 km/h

Configuración principal

El motor: Cummins

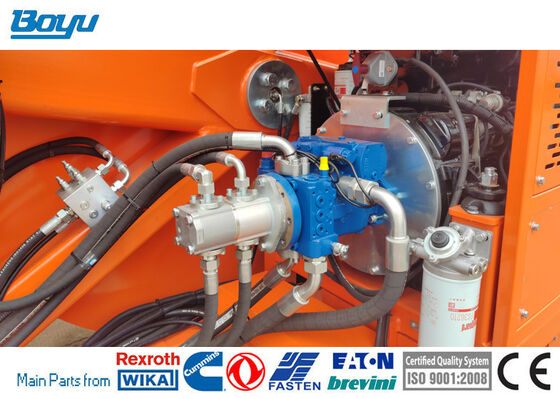

Bomba hidráulica: Rexroth alemán/Danfoss danés

Motor principal: Rexroth alemán/Leduc francés

Reducción de velocidad: alemán Rexroth / Italia Bonfiglioli

Las válvulas hidráulicas principales: USA Sun / Italia ATOS

- ¿ Por qué?- ¿ Qué?

Diésel: 77 kW (~ 103 CV)

Sistema de refrigeración: agua

Sistema eléctrico: 24 V

Transmisión hidráulica

La máquina puede darse cuenta de la velocidad de paso menor.

La máquina está equipada con un sistema de ajuste preestablecido de tensión.

Configuración

2 frenos hidráulicos de acción automática negativa

2 dinámetros hidráulicos

Sistema de refrigeración de aceite hidráulico

2 contadores de velocidad y medidores digitales

Instrumentos de control para sistemas hidráulicos y motores diesel

Eje rígido para remolque a una velocidad máxima de 15 km/h con freno de estacionamiento mecánico

Conjunto hidráulico para controlar hasta 2 soportes de tambor separados con motor hidráulico

Punto de conexión a tierra

Dispositivos adicionales

Sistema de iluminación del remolque

2 abrazaderas de cuerda/conductor hidráulico (carga adicional)

Rodillo giratorio de cuerda de guía

Recauchutador para remolque a una velocidad máxima de 15 km/h

Contador digital de velocidad y medidor

Sistema de frenos de aire para el remolque
