Datos del producto:
Pago y Envío Términos:
|
| Tipo: | Línea de transmisión que ata el extractor hydráulico del equipo | Fuerza de tracción intermitente máxima: | 150kn |
|---|---|---|---|
| Velocidad tractiva continua máxima: | 5 kilómetros por hora | Velocidad rotatoria cuando esfuerzo de torsión máximo: | 1500 r/min |
| Presión de funcionamiento del sistema: | 12MPa | Voltaje de sistema: | 24V |
| Alta luz: | Línea de transmisión hidráulica equipo,Línea de transmisión de la refrigeración por aire que ata el equipo |
||

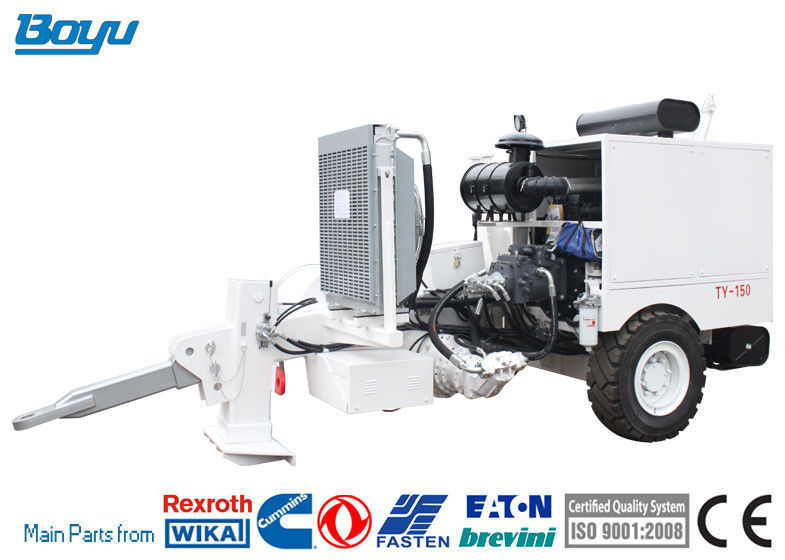

Línea de transmisión que ata el enfriamiento del aire a presión de la cámara de enfriamiento del extractor hydráulico del equipo
|
Parámetro de la estructura Tracción del diámetro de rueda: 600m m Número del surco: 9 Diámetro máximo de la cuerda de tracción aplicable: 26m m Peso: 6600kg Dimensión total (length*width*height): 4800*2350*2470 milímetro Levantamiento de modo: monopunto |
Motor Tipo: Cummins 6CTA8.3-C260 Modelo: Tipo recto seis-cilindro que presuriza el motor diesel de cuatro tiempos Diámetro del cilindro * movimiento: 114*135 milímetro Salida del aire total: 8,3 L Velocidad clasificada: 2200 r/min Poder clasificado (un poder de la hora): 194 kilovatios Esfuerzo de torsión máximo: 1135Nm Velocidad rotatoria cuando esfuerzo de torsión máximo: 1500 r/min Tarifa del consumo de combustible (prueba de banco): 238g/kw.h Cámara de enfriamiento: enfriamiento de aire forzado |
|
Sistema eléctrico Voltaje de sistema: 24V Batería de almacenamiento: el comenzar eléctrico 24V |
|
|
Parametrización para la optimización del tratamiento técnica principal Fuerza de tracción intermitente máxima: 150kN Fuerza de tracción continua máxima: kN 120 Velocidad correspondiente: 2,5 kilómetros por hora Velocidad tractiva continua máxima: 5 kilómetros por hora Correspondencia tirando de la fuerza: kN 60 |
Sistema de impulsión El tipo cerrado sistema de impulsión hidráulico del circuito ajusta velocidad a través de la bomba de émbolo hidráulica con volumétrico bidireccional, reduce velocidad a través del engranaje de planeta y las impulsiones que tiran de las ruedas para girar en direcciones positivas y negativas a través de la impulsión terminal del primer engranaje llano. Modo de enfriamiento: enfriamiento forzado |
|
Bomba principal Modelo: bomba de émbolo bidireccional de la leva que se inclina (Rexroth alemán) Tipo: A4VG250EP4DT1/32R-NSF02F021 Reductor de velocidad Modelo: reducción del engranaje de planeta del dos-grado (Rexroth alemán hizo por la única planta de la inversión de Pekín) Tipo: 310 L2 Ratio de reducción: 21,8 Presión de la respuesta del freno: 2.5Mpa |
Sistema hydráulico oilway auxiliar El tipo abierto velocidad volumétrica de la válvula reguladora que gobierna el sistema hydráulico es aceite suministrado levantando de cola del soporte de enfriamiento y de levantamiento del licor de la bomba de engranaje y del aceite de los controles del sistema hydráulico entero a través de la válvula manual de la dirección y de la vávula de bola. Presión de funcionamiento del sistema: 12Mpa Bomba de engranaje a dos caras: 1PF2G2-4X/016+014RR20MRL Motor de fan: GM5-12-1FE13-S-20 Levantamiento del motor: J2K-305 Cilindro del aceite de la extensión de la manga: 3TG110×250 Radiador: B5024 |
|
Motor hidráulico Modelo: motor afilado volumétrico bidireccional del émbolo de inclinado-AXIS (Rexroth alemán) Tipo: A2FE180/61W-VZL106 |
|
Reglas de la operación segura
Solamente se permite a los que son familiares con reglas de la operación segura y requisitos de mantenimiento del tipo tirador y reciben el entrenamiento profesional actuar el tirador.
1. Ambos operadores del tensor y el tirador se comunicarán para evitar que el tirador comienza a trabajar bajo condición de funcionamiento de la tensión del tensor no que pone y a causar accidente serio.
2. Cuando el tirador trabaja, se prohíbe que los operadores abandonan el funcionamiento o dejan el tirador.
3. Al actuar el tirador, usted controlará para manejar y para ajustar la presión suavemente y constantemente y para evitar la fuerza sobre-violenta y rápida y la operación brutal.
4. Evite absolutamente usar apoyando la máquina para frenar.
5. Después de comenzar el tirador, compruebe el metro si actúa normalmente; parada para comprobar si es anormal.
6. Cuando el tirador trabaja, observar continuamente cada indicador; la temperatura del agua del motor será no más que 95℃; La temperatura de aceite hidráulico será no más que 85℃; El soporte de cola que alza la presión será no más que 12Mpa; La presión de los frenos será no menos que 3.5Mpa y no más que 6Mpa. Si no, la máquina será parada inmediatamente para el control.
7. ¡La presión de cada válvula de seguridad será preestablecida, evita el ajuste al azar por supuesto! Si los accidentes, por ejemplo, tirador no pueden trabajar, se causan el surgimiento de la válvula de reglaje sin el permiso, le traerá mucho problema y pérdida.
8. Cuando el tirador actúa, la velocidad rotatoria del motor guarda sobre 1800r/min para mantener mayor potencia y para prevenir el recalentamiento del aceite hidráulico.
9. Bajo condición de funcionamiento de la conducción, para cambiar la dirección de conducción del tirador será realizado después de tirar las ruedas para parar totalmente.
10. Cuando el tirador actúa, prohíba el llenar del aceite y de la reparación; al necesitar la reparación, haga la llama del motor, además de freno confiable.
