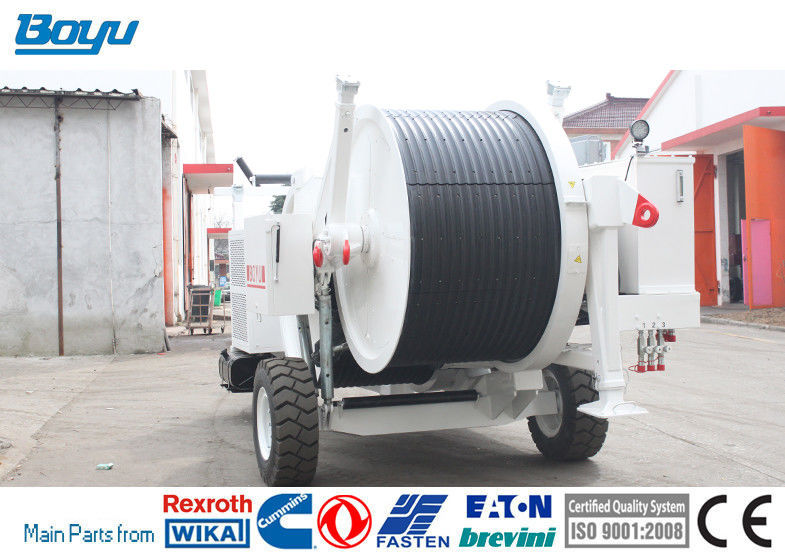

Reductor de velocidad hidráulico de Italia Bonfiglioli del tensor del cable de Max Intermittent Tension 130 Kn

Funcionamiento técnico principal

Tensión intermitente máxima: 130KN

Tensión continua máxima: 120KN

Velocidad correspondiente: 2.5km/h

Números del surco: 15

Diámetro aplicable máximo del alambre: 40m m

Parte posterior máxima que tira de velocidad: 3km/h

Dimensiones del transporte: 5300*2300*2600m m

Parte posterior máxima que tira de la fuerza: 90kn

Diámetro de la rueda de la fuerza extensible: 1500m m

Velocidad máxima de la rentabilidad: 5km/h

Tensión correspondiente: 60KN

Peso total: 8100kg

Motor

Modelo: Cummins 4BTA3.9-C130

Poder clasificado: 97kw/2500rpm

Sistema de transmisión

Con el sistema de transmisión del doble-lazo cerrado y el desacelerador hidráulicos del planeta, la rueda de la tensión es conducida por el engranaje primario.

Con la inversión, la magnitud de fuerza reversa de la tracción es llevada por la presión de la salida de la bomba. En la condición de la tensión, la rotación hidráulica del motor es conducida por la rueda de la tensión; la magnitud de tensión es controlada regulando la presión de la salida del motor.

Motor hidráulico

Tipo: Motor cuantitativo bidireccional del pistón del émbolo (Alemania Rexroth)

Modelo: A2FM180/61W

Reductor de velocidad

Tipo: desacelerador del engranaje de planeta (Italia Bonfiglioli)

Modelo: 310 L2

Ratio de reducción: 28

Presión de abertura del freno: 1.8MPA

Bomba principal

Tipo: Bomba de émbolo variable bidireccional del control hidráulico (Alemania Rexroth)

Modelo: A4VG71EP4/32R

Sistema eléctrico

Voltaje de sistema: 24V

Batería de almacenamiento: 6-QA-110 (2 sistemas)

El comenzar del motor diesel: el comenzar eléctrico 24V

Reglas de la operación segura

Solamente se permite a los que son familiares con las reglas de la operación de la seguridad y los requisitos de mantenimiento de este tipo de máquina de la tensión y han recibido el entrenamiento profesional actuar esta máquina de la tensión.

(1) los dos operadores del ensanchador deben comunicar con uno a para evitar los accidentes serios causados por la tracción del ensanchador antes de que esté en la condición del lanzamiento de la tensión.

(2) cuando la máquina de la tensión está funcionando, prohíben al operador abandonar control o dejar la máquina de la tensión.

(3) al actuar la máquina de la tensión, la manija de control y la presión del ajuste deben ser fuerza lisa, y excesiva y demasiado rápida debe ser evitado para evitar la operación brutal. La especial atención se debe prestar a ella se prohíbe para reducir o para aumentar grandemente la tensión cuando se presenta la tensión, que hará el alambre fluctuar demasiado y dañar el marco del palmo y otros edificios.

(4) se prohíbe estrictamente para poner la manija de freno en la posición del freno durante descarga de la tensión, si no llevará a los accidentes serios.

(5) se prohíbe absolutamente para utilizar la función reversa del tirón como freno.

(6) durante descarga de la tensión, cada metro debe ser observado continuamente, y la temperatura de aceite hidráulico no debe exceder 85℃; La presión de relleno del aceite (presión trasera) no será más baja que 1.8mpa, no será más alta que 2.5mpa; La presión del aceite del freno no será más baja que 3.5mpa y no será más alta que 6Mpa. Si no, pare la máquina para la inspección inmediatamente.

(7) la presión de la válvula de seguridad se ha preajustado, así que no la ajusta aleatoriamente. Si la máquina de la tensión no funciona debido al ajuste desautorizado de la válvula de seguridad, le traerá mucho problema y pérdida.

(9) la condición de sujeción de los pernos de la fijación del bloque del forro de nylon se debe comprobar regularmente para prevenir las pérdidas innecesarias causadas por el aflojamiento y el desgaste de los alambres causados fijando los pernos.

(10) cuando los funcionamientos de máquina de la tensión, guardan el funcionamiento de motor a la velocidad media para mantener poder más elevado y para evitar que el aceite hidráulico se recaliente.

(11) cuando se presenta la tensión, “el botón del control de la dirección de la rueda de la tensión” debe estar en la posición media, y se prohíbe estrictamente para moverse a voluntad, si no es fácil causar accidentes serios tales como línea funcionamiento.

(12) bajo condición de conducción, la dirección de conducción de la máquina de la tensión se debe cambiar después de la rueda de la tensión para totalmente antes de que la dirección de conducción pueda ser cambiada.
