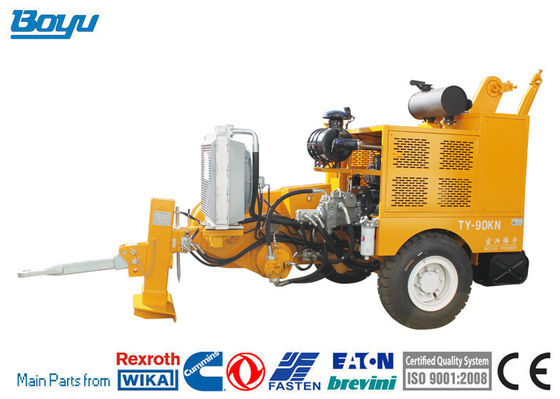

Línea eléctrica que ata el cable cargado Turbo del equipo 118kw (158hp) que tira de la máquina para la línea aérea

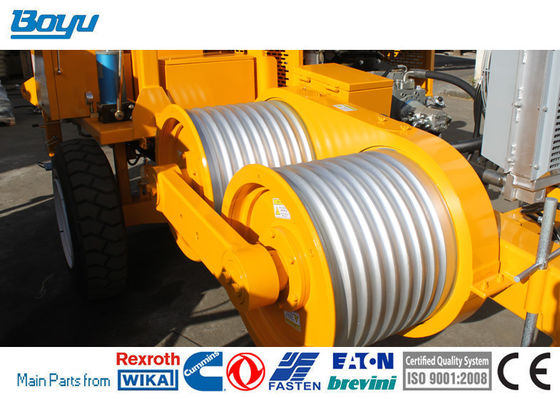

diámetro de la Bull-rueda

540m m

Número del surco

8

Diámetro máximo de la cuerda

21m m

Diámetro máximo del carrete de la cuerda

1400m m

Peso total

4350kg

Dimensión total (length*width*height)

4500*2100*2450m m

Tirón máximo

100kN

Tirón continuo máximo

90kN

Velocidad en el tirón máximo

2.5km/h

Velocidad máxima

5km/h

Tirón a la velocidad máxima

40kN

Diesel

el euro 118kw (158hp) II, ciclo de 4 movimientos, turbo cargó

Sistema de enfriamiento

líquido

Sistema eléctrico

24V

Motor

Cummins

Pompa hydráulica

Rexroth alemán

Motor principal

Rexroth alemán

Reductor de velocidad

Rexroth alemán

Soporte de cola que alza el motor

Americano Eton

Metro hidráulico

alemán

Manija de funcionamiento

Rexroth alemán

Configuración

Dinamómetro hidráulico con el sistema-punto y el control automático del tirón máximo

Sistema hidráulico del enfriado por aceite

Instrumentos de control para el sistema hydráulico y el motor diesel

A bordo la devanadera del carrete con el viento llano automático, conveniente para la MOD estándar del carrete. 1100 y 1400

Estabilizador delantero hidráulico

Punto de la toma de tierra

Dispositivos adicionales

Sistema de iluminación para el remolque

Abrazadera de cuerda hidráulica para el cambio del carrete

Rodillo de la cuerda de guía del eslabón giratorio

Remolque para remolcar a la velocidad máxima de 30 kilómetros por hora

Eje adicional

Velocidad de Digitaces y contador del metro (recargo)

Dispositivos adicionales

El chasis proporcionó el freno, las luces traseras y los guardabarros, con una elevación monopunto para permitir el levantar con una grúa.

Cable y radio teledirigidos completamente substituyendo todos los controles en el panel de la máquina.

Diagnosis remota vía red del G/M con el módem de GPS, sistema de la sincronización

Sistema hydráulico para el control del soporte del tambor con los acoplamientos rápidos de la acción de la cara plana

Sistema hydráulico auxiliar (700/1000 barra) para el poder que presiona la herramienta

Caja de herramientas bloqueable, dispositivo sujetador para el equipo de la manguera, placa que pone a tierra, aislamiento acústico

Aceite hidráulico biodegradable, indictor permisible de la tensión, alarma de la tensión de la sobrecarga, equipo de primeros auxilios

Manual del mantenimiento del taller del fabricante, en inglés
