Max Diameter de la línea eléctrica del carrete 1400m m de la cuerda que ata la máquina del extractor hydráulico

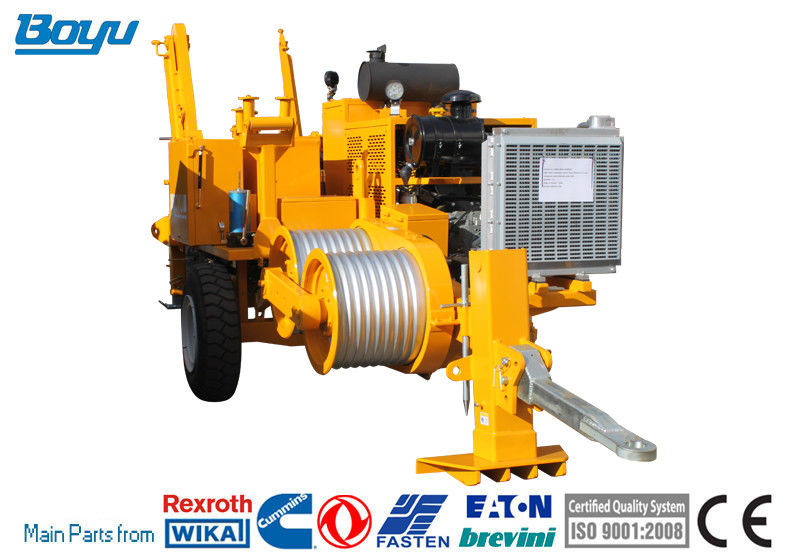

Extractor hydráulico TY90

• Esta máquina permite la encadenación de la tensión del conductor del gemelo-paquete de 500mm2 y abajo en áreas montañosas y montañosas, del conductor del gemelo-paquete de 630mm2 y abajo en tierras planas, y del solo conductor 720mm2 en diversos terrenos;
• Además, puede ser utilizado para la encadenación de la tracción del cable óptico de OPGW o de ADSS y la cuerda de transporte 220kV en diversos terrenos.

Características

diámetro de la Bull-rueda

540m m

Número del surco

8

Diámetro máximo de la cuerda

21m m

Diámetro máximo del carrete de la cuerda

1400m m

Peso total

4350kg

Dimensión total (length*width*height)

4500*2100*2450m m

Funcionamiento

Tirón máximo

100kN

Tirón continuo máximo

90kN

Velocidad en el tirón máximo

2.5km/h

Velocidad máxima

5km/h

Tirón a la velocidad máxima

40kN

Motor

Diesel

el euro 118kw (158hp) II, ciclo de 4 movimientos, turbo-cargó

Sistema de enfriamiento

líquido

Sistema eléctrico

24V

Configuración principal

Motor

Cummins

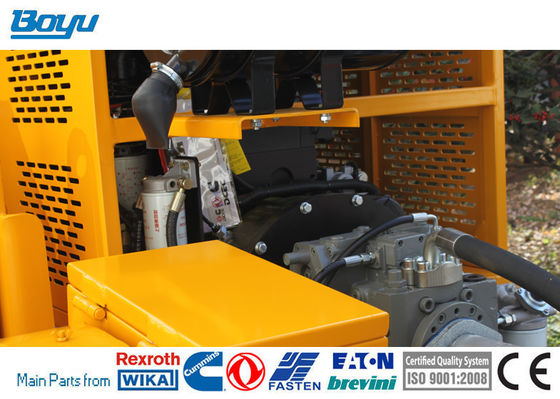

Pompa hydráulica

Rexroth alemán

Motor principal

Rexroth alemán

Reductor de velocidad

Rexroth alemán

Soporte de cola que alza el motor

Americano Eton

Metro hidráulico

alemán

Manija de funcionamiento

Rexroth alemán

Configuración

1. Dinamómetro hidráulico con el sistema-punto y el control automático del tirón máximo
2. Sistema hidráulico del enfriado por aceite
3. Instrumentos de control para el sistema hydráulico y el motor diesel
4. A bordo la devanadera del carrete con el viento llano automático, conveniente para la MOD estándar del carrete. 1100 y 1400
5. Estabilizador delantero hidráulico
6. Punto de la toma de tierra

Dispositivos adicionales

1. Sistema de iluminación para el remolque
2. Abrazadera de cuerda hidráulica para el cambio del carrete
3. Rodillo de la cuerda de guía del eslabón giratorio
4. Remolque para remolcar a la velocidad máxima de 30 kilómetros por hora
5. Eje adicional
6. Velocidad de Digitaces y contador del metro (recargo)

Dispositivos adicionales

1. El chasis proporcionó el freno, las luces traseras y los guardabarros, con una elevación monopunto para permitir el levantar con una grúa.
2. Cable y radio teledirigidos completamente substituyendo todos los controles en el panel de la máquina.
3. Diagnosis remota vía red del G/M con el módem de GPS, sistema de la sincronización
4. Sistema hydráulico para el control del soporte del tambor con los acoplamientos rápidos de la acción de la cara plana
5. Sistema hydráulico auxiliar (700/1000 barra) para el poder que presiona la herramienta
6. Caja de herramientas bloqueable, dispositivo sujetador para el equipo de la manguera, placa que pone a tierra, aislamiento acústico
7. Aceite hidráulico biodegradable, indictor permisible de la tensión, alarma de la tensión de la sobrecarga, equipo de primeros auxilios
8. Manual del mantenimiento del taller del fabricante, en inglés
